玻璃鋼罐有幾個工序

　　罐體與罐底的拐角處理，對貯罐設計極為重要。尤其是立式貯罐底部附近的受力叫復雜，應引起足夠重視。一般在拐角處都應設計成一定的圓弧過渡區，玻璃鋼罐，圓弧半徑不應小于38mm。如果罐殼和罐底分開制造，則應注意在罐殼和罐底的結合處內外進行有效的補強。拐角區域的厚度應等于殼壁和底部的組合厚度。拐角區域的加強應逐層遞減，避免截面上突變產生應力集中。當罐直徑不大于1.22m時，加強區不小于100mm;當罐直徑大于1.22m時，加強區應為300mm。加強區逐漸遞減至側壁厚度，避免截面的突變引起的應力集中，該過渡區，長度要求超過76～ 102mm。

　　玻璃鋼罐的樹脂含量與纏繞張力和固化壓力有關。相對而言，纏繞材料的抗壓性能與樹脂含量關系不大，但樹脂含量的過多或不足，都會使抗拉性能和抗彎性能下降。樹脂含量對強度的這種影響直接與厚度的增加和孔隙的擴展有關。為改善制品的外現在制品表面上往往還要另涂樹脂涂層。如果涂層相當厚.則由于玻璃鋼罐與涂層的膨脹系數不同，在室外使用時會出現開裂。

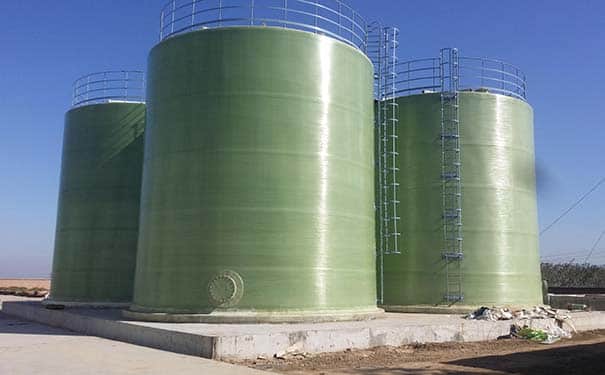

　　玻璃鋼罐基礎設計和施工質量是安裝過程中的一個重要環節，直接影響到罐是否能安全運行，根據玻璃鋼罐的形式特別是罐底部結構形式要求，一般玻璃鋼罐的安裝基礎有以下三種形式：　　1、軟基礎 　2、硬基礎 3、條形基礎
